 镀透明膜—ITO导电玻璃

镀透明膜—ITO导电玻璃

介绍
我司主要针对以玻璃为基板,在玻璃表面的一面或双面在真空状态下覆盖一层或多层功能膜层,让玻璃具有膜层赋予的属性。ITO导电玻璃就是在高真空环境下获得均匀、至密、透过率高的透明氧化铟锡导电膜。玻璃厚度0.4MM~5MM。
本公司生产的ITO导电玻璃,采用先进的生产设备,如:2条日本切割磨边生产线、德国全自动真空溅射镀膜生产线等,以及规范、严格的生产工艺,从切割磨边、切割上片、插片、双边磨边、清洗、接片、上片、镀膜、检验。
ITO导电玻璃被广泛应用于TN、STN、HTN型液晶显示器面板及触摸屏面板,月产量达66万片。

ITO导电玻璃属性
1. 导电的光学透明铟锡氧化物薄膜涂层

2. 高VIS-NIR光传输
基材 - 玻璃材料
CECxxxS:ITO-coated selected HQ float glass
CECxxxP:ITO-coated mechanically polished HQ float glass
CECxxxA:ITO-coated 1737 glass
CECxxxB:ITO-coated borosilicate glass
CECxxxE:ITO-coated EAGLE2000 glass
CECxxxQ:ITO-coated quartz glass(double side polished)
CECxxxT:ITO-coated thin glass

3.高质量的玻璃基板
常用玻璃基板品牌:NSG、AGC

4. 低微观粗糙度

厚度/mm 玻 璃 基 片 的 微 观 波 纹 度
抛光浮法玻璃 特平浮法玻璃 普通浮法玻璃
1.10 £0. 05µm / 20mm £0. 10µm / 20mm £0. 15µm / 20mm
0.70 £0. 08µm / 20mm £0. 13µm / 20mm £0. 20µm / 20mm
0.55 £0 .10µm / 20mm £0. 18µm / 20mm £0. 25µm / 20mm
0.50 £0 .10µm / 20mm £0. 18µm / 20mm £0. 25µm / 20mm
0.40 £0. 20µm / 20mm £0.25µm / 20mm £0. 30µm / 20mm

5. 良好的电气表面电阻均匀性

6. 光透射率均匀性好

规格 方电阻(W/œ) 透过率(%) 蚀刻时间/s 膜厚
150Ω ≦150 ≧87.0 ≦30 200ű50Å
125Ω ≦125 ≧87.0 ≦35 200ű50Å
100Ω ≦100 ≧87.0 ≦40 230ű50Å
80Ω ≦80 ≧86.0 ≦45 300ű50Å
60Ω ≦60 ≧85.0 ≦60 350ű50Å
50Ω ≦50 ≧84.0 ≦65 400ű50Å
40Ω ≦40 ≧82.0 ≦70 500ű100Å
30Ω ≦30 ≧80.0 ≦100 650ű100Å
20Ω ≦20 ≧80.0 ≦140 950ű100Å
15Ω ≦15 ≧85.0 ≦180 1350ű150Å
10Ω ≦10 ≧82.0 ≦240 1850ű200Å

7.物理及化学稳定性
1)耐碱性
在温度为(60±2)℃, 浓度为10%的氢氧化钠(分析纯)溶液中浸泡5分钟后,ITO导电膜层方电阻值应不大于原方电阻值的110%.
2)耐酸性
在温度为(25±2)℃的6%盐酸(分析纯)溶液中浸泡2min后,ITO导电膜层方电阻值应不大于原方电阻值的110%.
3)耐溶剂性能
在温度为(25±2)℃的丙酮(分析纯)或无水乙醇(分析纯)中浸泡5min后,ITO导电膜层方电阻值应不大于原方电阻值的110%.
4)附着力
取100mm长的胶带紧贴在膜层表面,用手指按平排除空气,放置10S后以一个与膜层表面垂直的稳定的力迅速把胶带撕下,膜层应无损伤.
5)耐磨擦性能
在磨擦机上磨擦1000次后, ITO导电膜层方电阻值应不大于原方电阻值的110%.

产品参数
1、玻璃规格尺寸精度±1mm,垂直度可控制在90°±1°,电阻均匀性可控制在极差8%,方块电阻从5欧姆到500欧姆之间可调。

厚度/mm 允许偏差/mm
0.40 ±0.05
0.50 ±0.05
0.55 ±0.05
0.70 ±0.05
1.10 ±0.10

2、玻璃每片全检,波纹度测量、表观检查均每批有报告。
3、摩擦试验、冷热测试均保证产品膜层牢固、使用性能稳定。

ITO玻璃应用

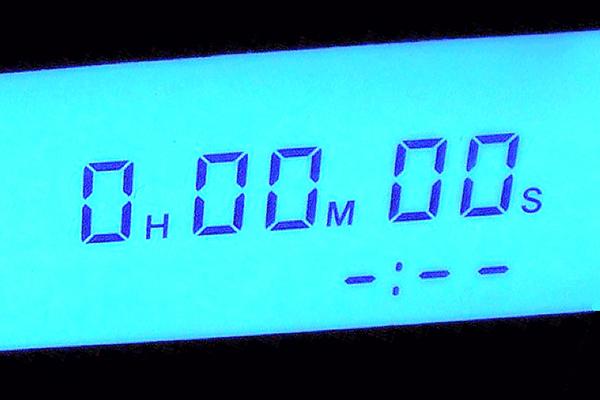

· 可制作LCD液晶显示屏

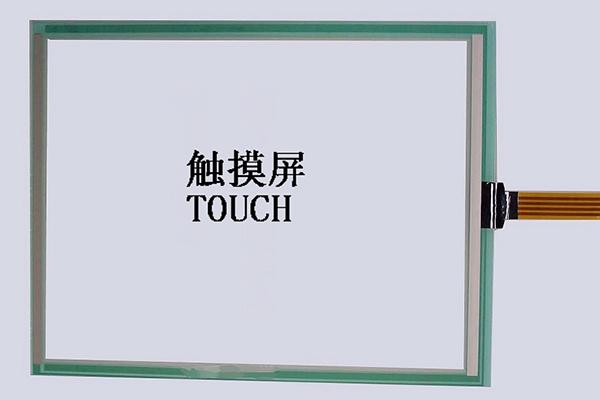

· 可制作TP触摸屏
· 可制作智能汽车后视镜
· 可制作64路、128路点阵显示COG产品
· 可制作高清晰触摸屏
· 可制作防眩光智能汽车后视镜

我们提供的ITO玻璃:
1、以玻璃厚度区分,主要针对玻璃厚度为0.25mm、0.33mm、0.4mm、0.55mm、0.7mm、0.95mm、1.1mm、1.3mm、1.8mm、2.0mm进行加工镀膜。
2、以规格尺寸区分,主要有300*350mm、355.6*406.4mm、370*470mm、400*500mm、450*550mm、500*600mm等。
除了以上参数,其他尺寸/厚度我们也可根据客户需求,厚度例如0.8mm、1.6mm等。尺寸例如120mm*95mm、直径168mm、直径95mm等。

产品规格

厚度 尺寸 电阻 工艺 客户应用
1.1mm 14"*16" 60-80 Ω TN 家电、玩具、文具等用的黑白LCD显示屏
0.7mm 14"*16" 30-40 Ω STN抛光镀膜 运动器材及家电设备用大屏彩色显示屏
0.7mm 400*500mm 80-120 Ω 单面消影、镀膜 手机、工控机面板用的电容触摸屏
0.55mm 370*470mm 20-30 Ω STN抛光镀膜 银行U盾、电子纸、COG、COB等点阵显示屏
0.4mm 370*470mm 20-30 Ω STN抛光镀膜 3D眼镜、光阀眼镜用的全面屏显示

检验方法

项目 检测方法/工具 标准 结果 判定(A/R)

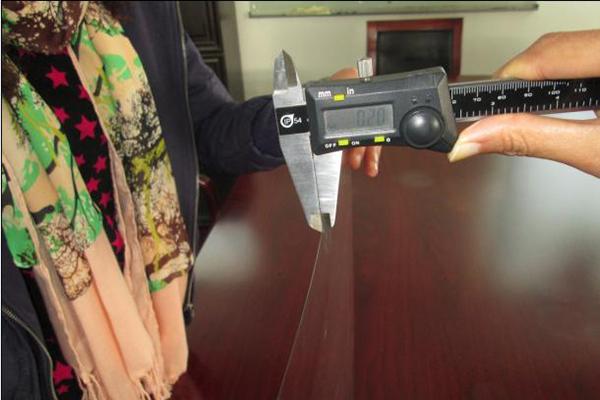

长度.宽度 游标卡尺 ±0.3mm MIN:-0.05mm A
MAX:+0.08mm
厚度 千分尺 ±0.05mm MIN:-0.03mm A
MAX:+0.05mm
垂直度 垂直度计 ≦0.10% OK A
翘曲度 光学点板箱 ≦0.15% OK A
波纹度 表面形貌仪 ≦0.15µm/20mm OK A
SIO2膜厚 表面形貌仪 250ű50Å MIN:258Å A
MAX:286Å
蚀刻性能 HCl(36%):H2O:HNO3(67%)=50:50:3 60℃±2℃ ≦40S 40S A
耐碱性 NaOH(10%),60℃±2℃,5分钟 R0/R≦110% 100% A
耐酸性 HCl(6%),25℃±2℃,2分钟 R0/R≦110% 103% A
耐热性 300℃±30℃加热30分钟 R0/R≦300% 184% A
耐磨性 磨擦机磨擦1000次 R0/R≦110% 103% A
附着性 胶带 无损 OK A
ITO膜厚 表面形貌仪 230ű50Å MIN:245Å A
MAX:272Å
透光度 分光度透光度计 ≧87% 88.4% A
方阻 四探针 100Ω MIN:82Ω A
MAX:94Ω
外观 目视
OK A

主要应用

  • 可制作LCD液晶显示屏
  • 可制作TP触摸屏
  • 可制作高清晰触摸屏
  • 可制作高清晰触摸屏
